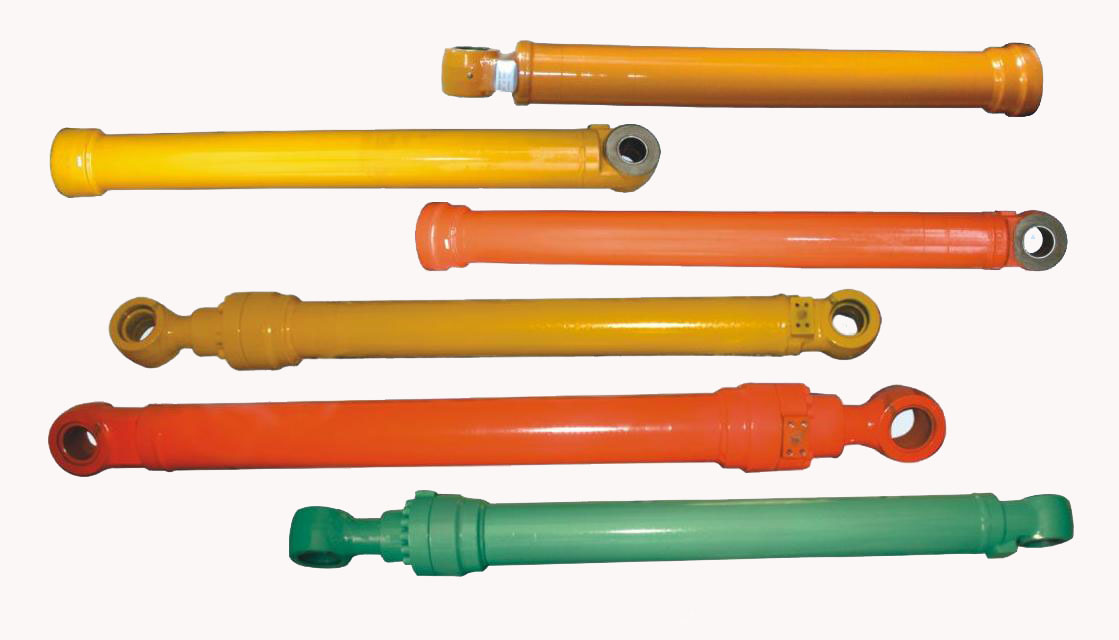

工程油缸
HSG型液壓缸尺寸
缸徑
Ф
Ф1
D
L1
L2
L3
L4
L5
R×T(厚)
2-M
M1×L(長)
80
95
120
40
45
65
302＋行程
365＋行程
310＋行程
45×45
M18×1.5
M32×2×（45）
90
108
140
307＋行程
370＋行程
M36×2×（50）
100
121
150
50
55
352＋行程
430＋行程
60×60
M22×1.5
M42×2×（55）
110
133
165
70
362＋行程
440＋行程
M48×2×（60）
125
152
185
82
383＋行程
455＋行程
380＋行程
M52×2×（65）
168
200
60
87
412＋行程
500＋行程
420＋行程
70×70
M27×2
M60×2×（70）
160
194
220
427＋行程
515＋行程
M68×2×（75）
180
219
250
75
488＋行程
590＋行程
490＋行程
80×80
M33×2
M76×3×（85）
245
270
85
105
518＋行程
630＋行程
520＋行程
90×90
M85×3×（95）
273
300
565＋行程
690＋行程
100×100
M42×2
M95×3×（110）
299
330
598＋行程
730＋行程
595＋行程
110×110
M100×3×（120）
附錄：
1、按其結構形式、缸徑、速比、行程確定外開安裝尺寸。
安裝及使用須知：
1、本油缸適用于工作壓力P≤16MPa工況下。
2、介質選用礦物油。
3、油缸工作溫度范圍，可根據密封材料的不同而異，一般在-30℃～100℃
4、濾油精度不低于50微米。
